Артикул: 7212 T
Производитель:
Технокар (Россия)

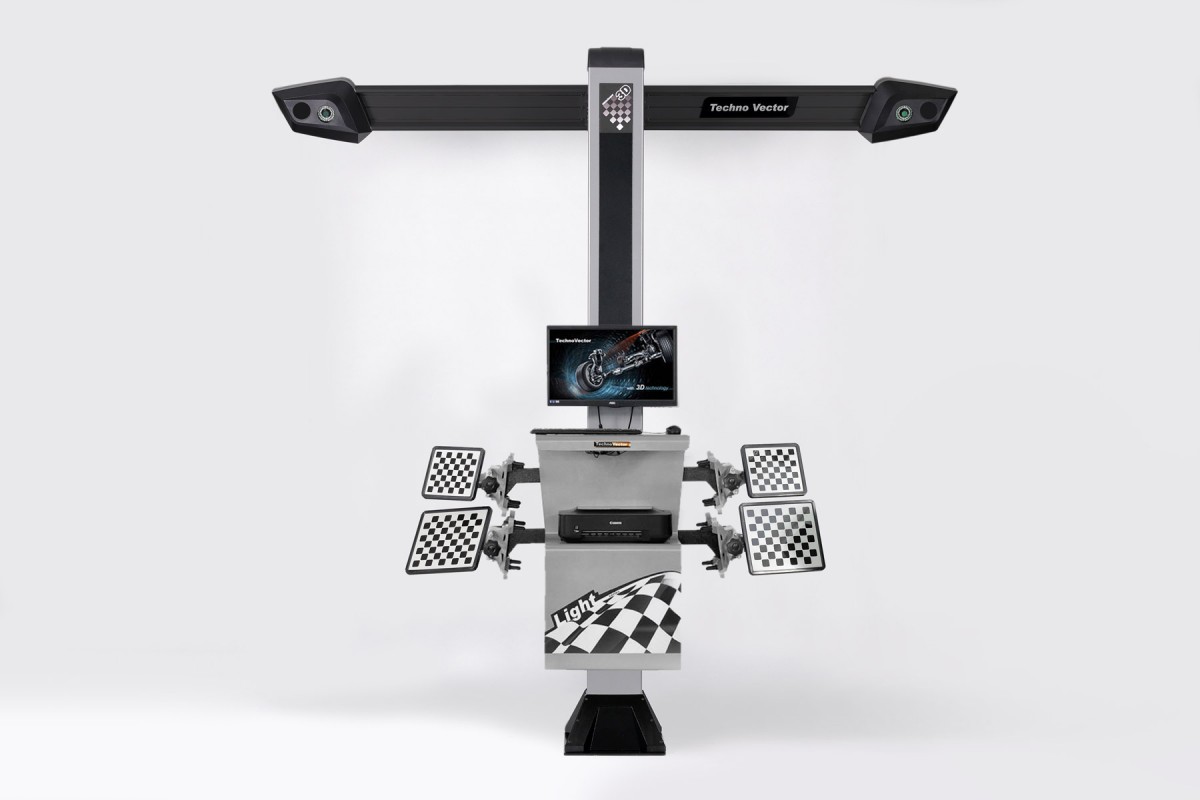

Стенд развал-схождения 3D Техно Вектор 7 Optima
Стенд 7212 T Техно Вектор 7 с технологией 3D 2-х камерный, предназначен для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

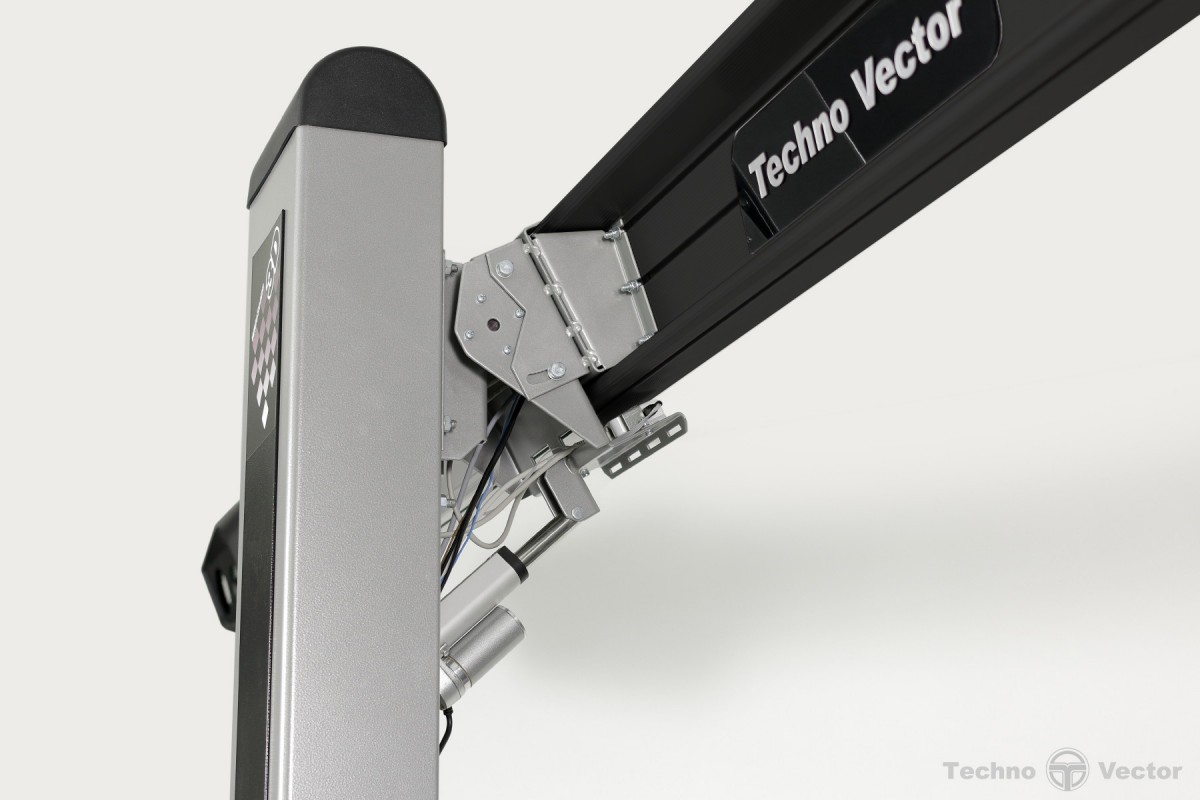

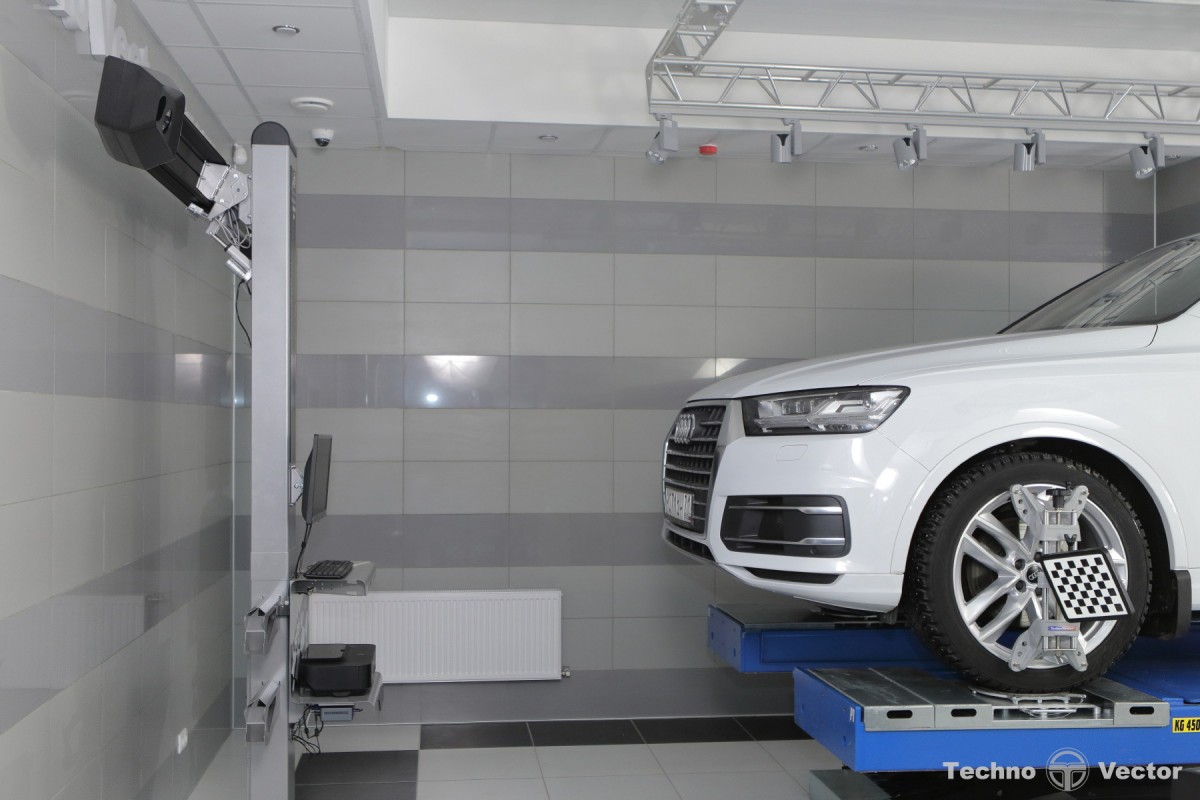

Камеры с механизмом наклона позволяют работать стенду во всем диапазоне высот, подходит для работы на яме или подъемнике.
Расстояние от камер до центра передних поворотных платформ 1800-2500 мм.
Особенности:
- WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше
- Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.
- Операционная система - лицензионная Microsoft Windows 7.
- База данных содержит более 40000 моделей автомобилей;
Комплект поставки
- Электронный блок
- LCD цветной широкоформатный монитор 21,5"
- 4 самоцентрирующихся колесных адаптера колесных дисков от 12” до 24”
- 4 плоских мишени с градиентным рисунком покрытые защитным слоем
- Пульт дистанционного управления
- Блокираторы руля и педали тормоза
- Руководство по эксплуатации
- Струйный цветной принтер
- Поворотные круги 2шт
Технические характеристики
| Наименование параметра | Техно Вектор 7 | ||
| Диапазон измерений | Макс. погрешность измерений |
Сред. статист. погрешность |
|
| Углы установки передних колес | |||
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол суммарного схождения передних колес | ±5º | ±3' | ±2' |
| Угол продольного наклона шкворня | ±19º | ±8' | ±5' |
| Угол поперечного наклона шкворня | ±19º | ±8' | ±5' |
| Максимальный угол поворота колес | ±45º | ±10' | ±5' |
| Углы установки задних колес | |||
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол суммарного схождения колес задней оси | ±5º | ±3' | ±2' |
| Углы индивидуального схождения колес задней оси | ±2,5º | ±2' | ±1' |
| Углы симметрии | |||
| Угол смещения передней оси | ±2,5º | ±3' | ±2' |
| Угол смещения задней оси | ±2,5º | ±2' | ±1' |
| Угол движения | ±2,5º | ±2' | ±1' |
| Угол отклонения геометрии оси | ±2,5º | ±3' | ±2' |
