Артикул: 5216 R PRRC
Производитель:
Техно Вектор (Россия)

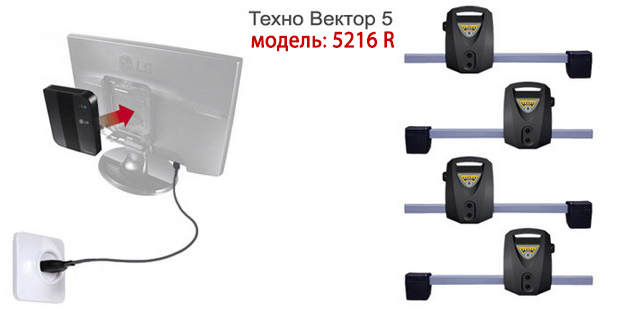

Стенд развал-схождения Техно Вектор 5
Компьютерный инфракрасный стенд сход-развал выполненный по формуле 8х4 (замкнутый контур), предназначен для проверки и регулировки углов установки колес, контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.
Стенд оснащается 8 CCD камерами и 8 датчиками измерителями вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки подключаются к компьютерной стойки посредством высокочастотного радиоканала (Bluetooth). База данных более 40000 автомобилей, программа на русском языке, встроенная помощь механику с анимацией и звуком, возможность контроля проведенных на стенде работ.
Функция PRRC стенда позволяет выполнять компенсацию биений прокаткой автомобиля или плавным вращением колес поддомкраченного автомобиля, с возможностью изменения положения колес в процессе регулировки.
Стенд обеспечивает измерение следующих основных параметров:
- для передней и задней оси:
- суммарный и индивидуальный углы схождения колес;
- угол развала колеса;
- углы смещения колес;
- углы симметрии осей (стенды по формуле 8х4 - замкнутый контур)
- для передней оси (управляемые колеса):
- угол продольного наклона оси поворота колеса;
- угол поперечного наклона оси поворота колеса.
Комплект поставки
- Электронный блок
- LCD монитор 20"
- 4 измерительные головки
- 4 колесных адаптера10"-24"
- Пульт дистанционного управления
- Блокираторы руля и педали тормоза
- Руководство по эксплуатации
- Поворотные круги 2шт
- Калибровочное устройство
Технические характеристики
| Наименование параметра | Техно Вектор 5 | ||
| Диапазон измерений | Макс. погрешность измерений |
Сред. статист. погрешность |
|
| Углы установки передних колес | |||
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол суммарного схождения передних колес | ±5º | ±3' | ±2' |
| Угол продольного наклона шкворня | ±19º | ±8' | ±5' |
| Угол поперечного наклона шкворня | ±19º | ±8' | ±5' |
| Углы поворота колес передней оси | ±22º | ±10' | ±5' |
| Максимальный угол поворота колес** | ±45º | ±30' | ±20' |
| Углы установки задних колес | |||
| Углы развала колес | ±8º | ±3' | ±2' |
| Угол суммарного схождения колес задней оси | ±5º | ±3' | ±2' |
| Углы индивидуального схождения колес задней оси | ±2,5º | ±2' | ±1' |
| Углы симметрии | |||
| Угол смещения передней оси | ±2,5º | ±3' | ±2' |
| Угол смещения задней оси* | ±2,5º | ±2' | ±1' |
| Угол движения | ±2,5º | ±2' | ±1' |
| Угол отклонения геометрии оси* | ±2,5º | ±3' | ±2' |
* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ
