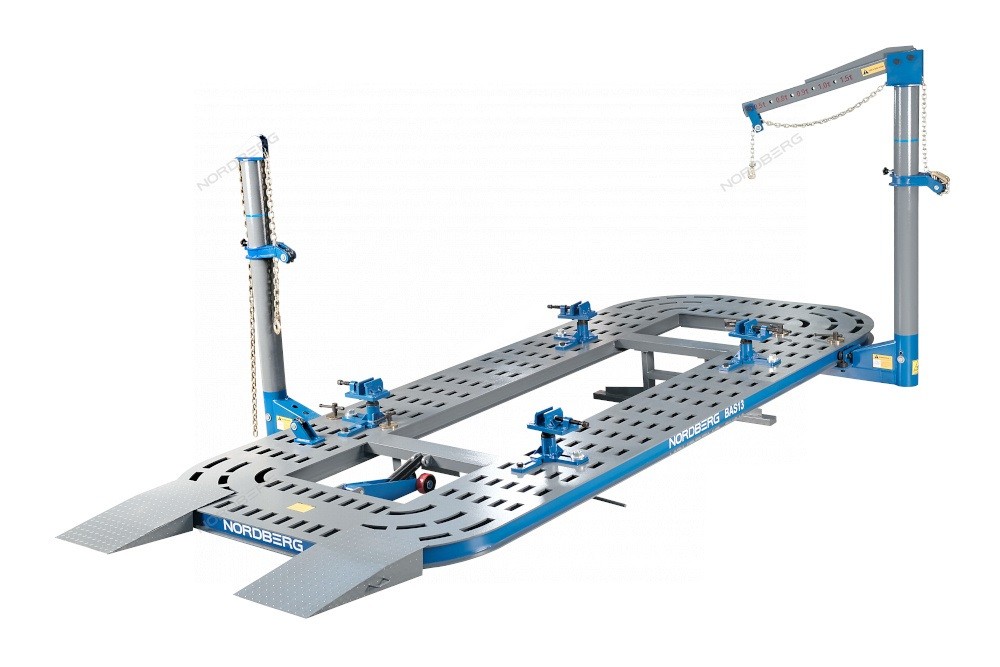

Стапель платформенный, два силовых устройства башенного типа 10 т

Артикул: BAS13

Производитель: Nordberg (КНР)

Рихтовочный стапель платформенного типа грузоподъёмностью 3 т, с двумя силовыми устройствами расположенными непосредственно на платформе, с max усилием 10 т. каждое. Позволяет производить любые кузовные работы быстро и качественно. Монолитная конструкция рамы позволяет жестко зафиксировать кузов.

Особенности:

Платформа стапеля изготовлена из высокопрочного стального профиля. Вдоль всей платформы проходят два ряда пазов для крепления в них фиксирующих стоек, благодаря которым можно закрепить кузов любой конструкции.Платформа имеет выступающие кромки на внешних и внутренних гранях, которые служат рельсовыми опорами для силовых башен. Процедура установки/ снятия автомобиля быстрая и простая. Стапель оснащен гидроцилиндром наклона для заезда. Также в комплекте имеются тележки для закатывания автомобилей с заблокированными колесами. Стапель не требует центровки автомобиля относительно оси рамы, что позволяет существенно сократить время установки и максимально рационально организовать рабочее пространство на нем.
Две мощных силовых башни с тяговым усилием по 10 тонн, и с легко фиксирующимися креплениями, позволяющих быстро и эффективно прилагать усилия в различных направлениях, обеспечивают возможность работы с любой частью кузова в любых плоскостях. Полный разворот на 360º может обеспечить любой угол приложения усилия. Приработе стапеля нет «мертвых зон». В комплект поставки включена стрела для направления усилия вытяжки вверх.

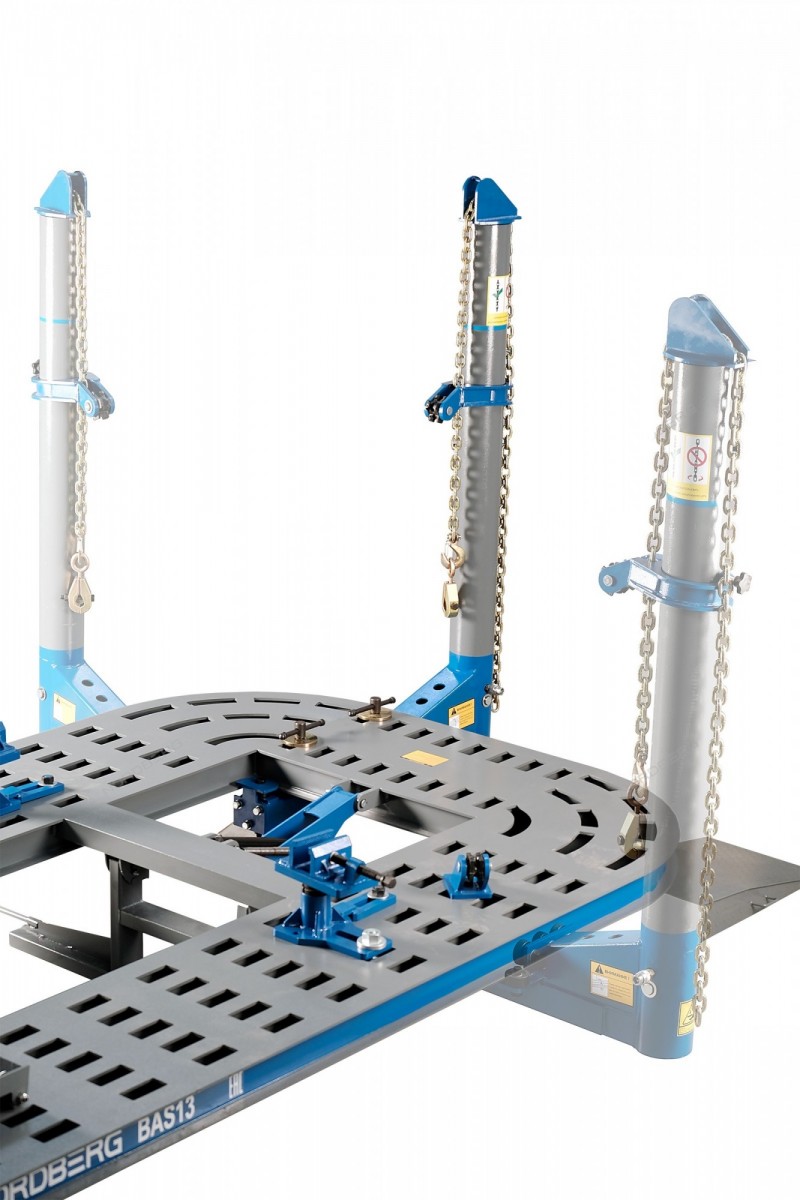

Силовые башни оборудованы мощной и надежной гидравликой, управляемой пневмогидравлическими педалями и оснащенные роликами расположены непосредственно на платформе. Башни без лишних усилий передвигаются вдоль периметра стенда по рельсовым направляющим и фиксируются в любой точке, в том числе на углах стапеля.
Комплект из фиксирующих зажимов быстро и надежно фиксирует практически любой автомобиль.
Комплект инструмента и аксессуаров, входящие в поставку обеспечивает возможность проведения всех видов работ.

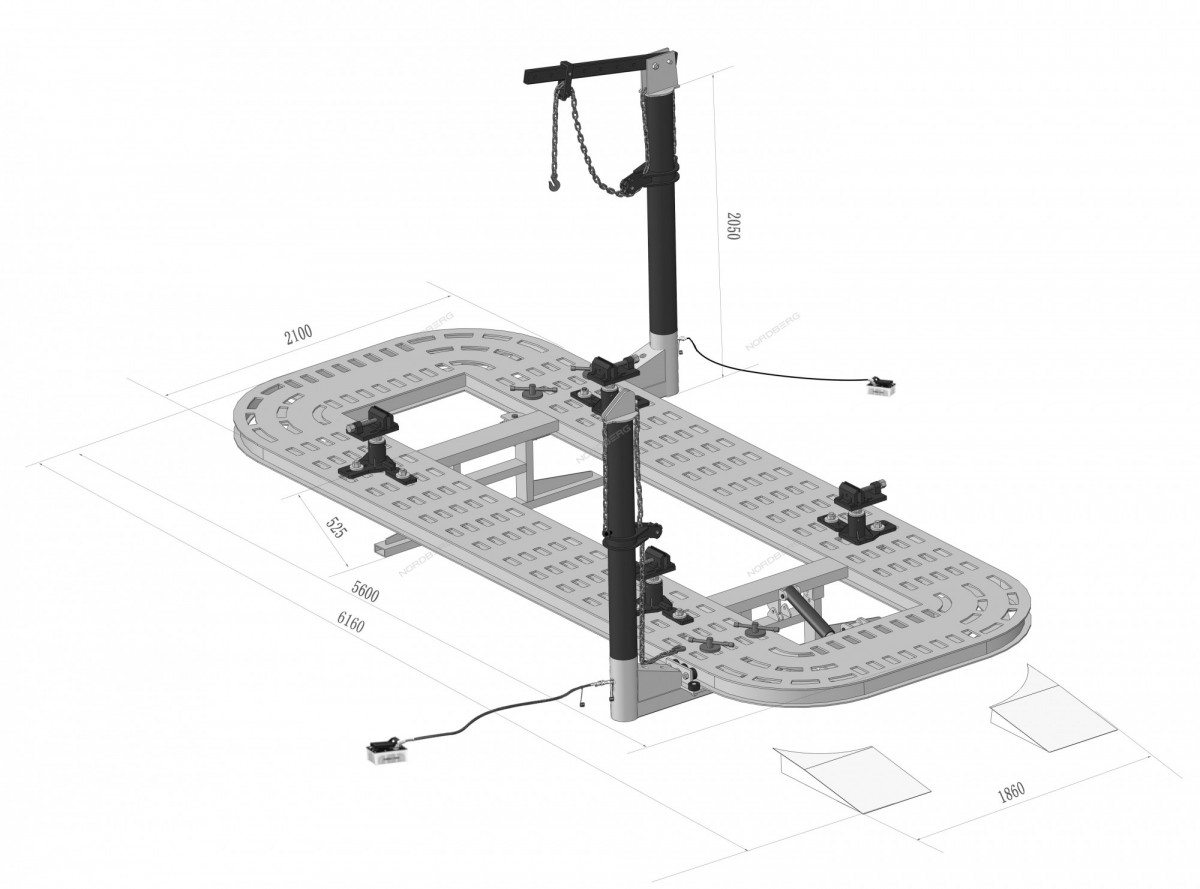

Технические характеристики:

Длина платформы, мм	5600
Длина платформы с силовыми устройствами, max, мм	6288
Ширина платформы, мм	2100
Ширина платформы с силовыми устройствами, max, мм	3262
Габаритная высота, max, мм	2775
Масса в сборе, кг	1970
Грузоподъёмность, кг	3000
Рабочая высота платформы, мм	525
Максимальное усилие на крюке силового устройства, т	10
Ход штока силового устройства, мм	226
Давление воздуха атм. (бар)	7

Комплектация

Платформа из высокопрочной стали грузоподъемностью 3 т
Напольные поддерживающие стойки/ножки — 2 шт., одна из которых имеет гидропривод раскладывания и подъёма стапеля с автомобилем в горизонтальную плоскость, с системой фиксации.
Комплект из четырех зажимов для крепления автомобиля за отбортовку кузова. Зажим легко фиксируется в нужном месте платформы. Губки зажима могут вращаться вокруг своей оси.
2 въездных трапа.
Силовая башня с гидроцилиндром 10 т — 2 шт. Выбрав место установки башни, ее легко перемещают посредством роликов вокруг платформы и фиксируют. Силовая система с гидравлическим цилиндром внутри башни тянет цепь через блоки, что позволяет легко настраивать направление и высоту вытяжки. Величина усилия вытяжки не зависит от точки ее приложения. Направление натяжения цепи и тянущее усилие сохраняются неизменными в ходе правки.
Стрела для правки крыши — 1 шт.

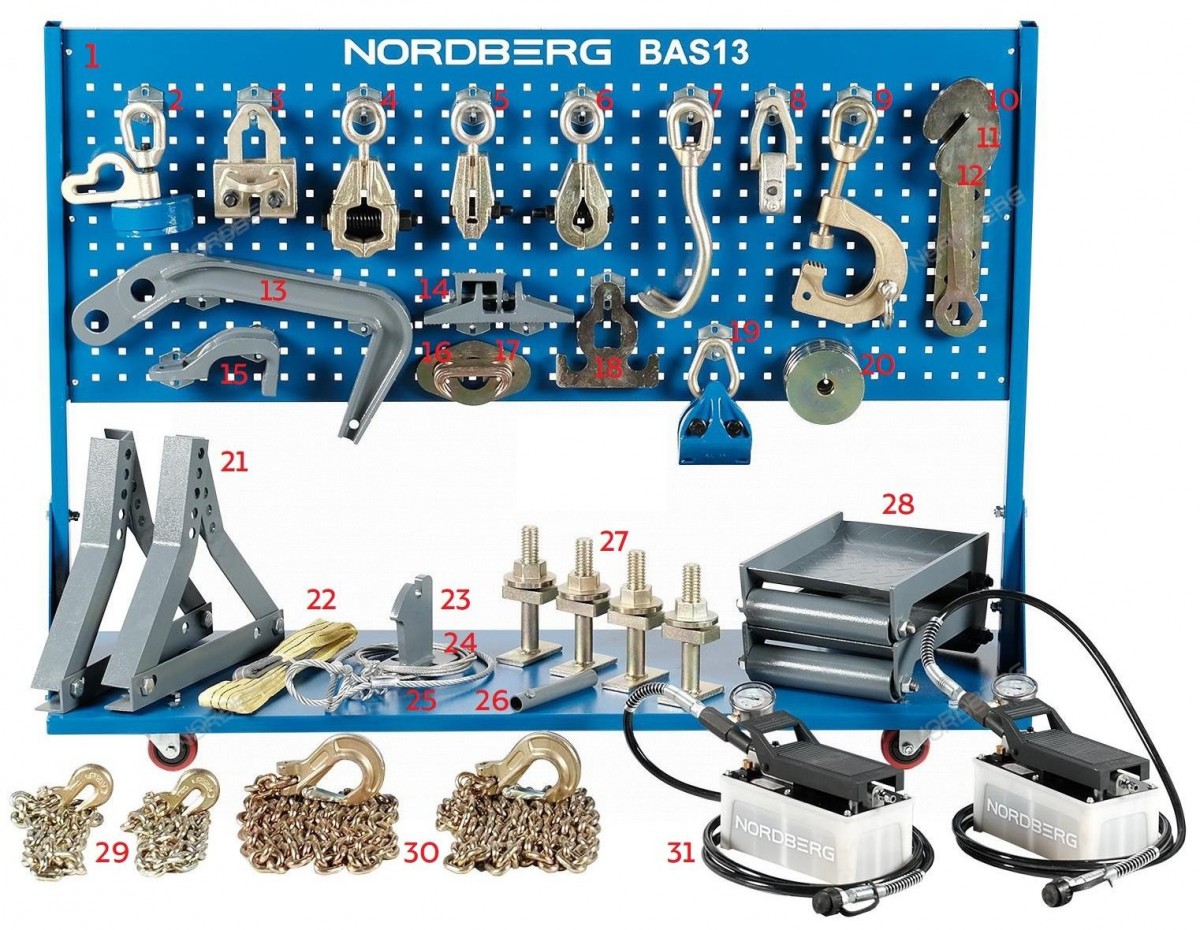

Передвижной перфорированный стенд с аксессуарами и дополнительным оборудованием:

1. Стенд-тележка передвижная перфорированная с кузовным инструментом - 1 шт.

2. Набор для правки стоек – 1 шт.

3. Зажим с кронштейном для поперечной правки – 1 шт.

4. Зажим основной – 1 шт.

5. Зажим основной – 1 шт.

6. Зажим за край детали, за отбортовку. Для крепления в узких участках – 1 шт.

7. Захват– 1 шт.

8. Зажим усиленный, шарнирный – 1 шт.

9. Струбцина, усиленная с кронштейном для поперечной правки – 1 шт.

10. Отгибатель кромок – 1 шт,

11. Ключ накидной – 1 шт.,

12. Планка вытяжная с отверстиями – 1 шт.
